Smart-Home WLAN Display mit E-Ink/E-Paper Technologie

WLAN Display

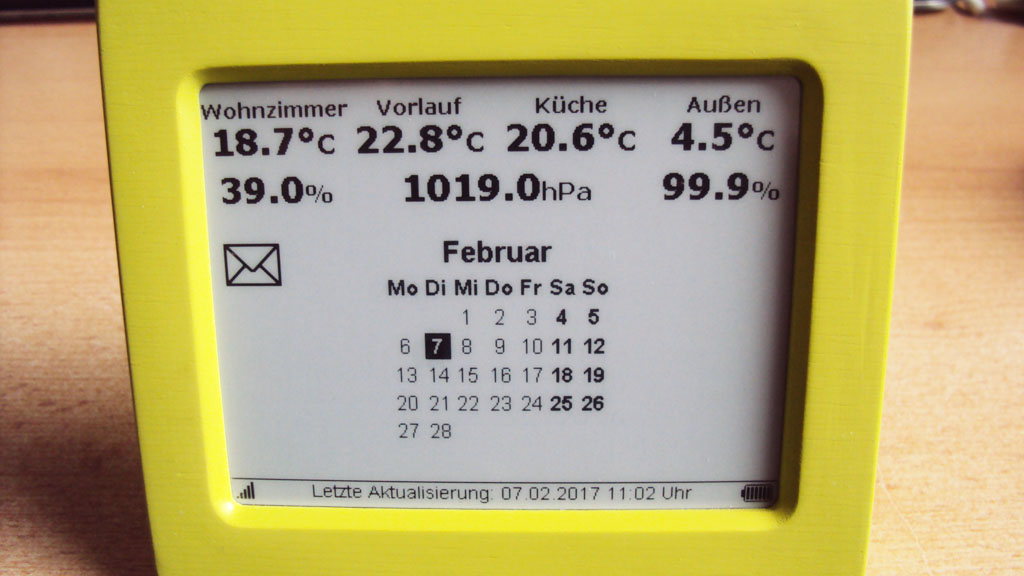

E-Ink/E-Paper WLAN Display als dynamische SmartHome Anzeige

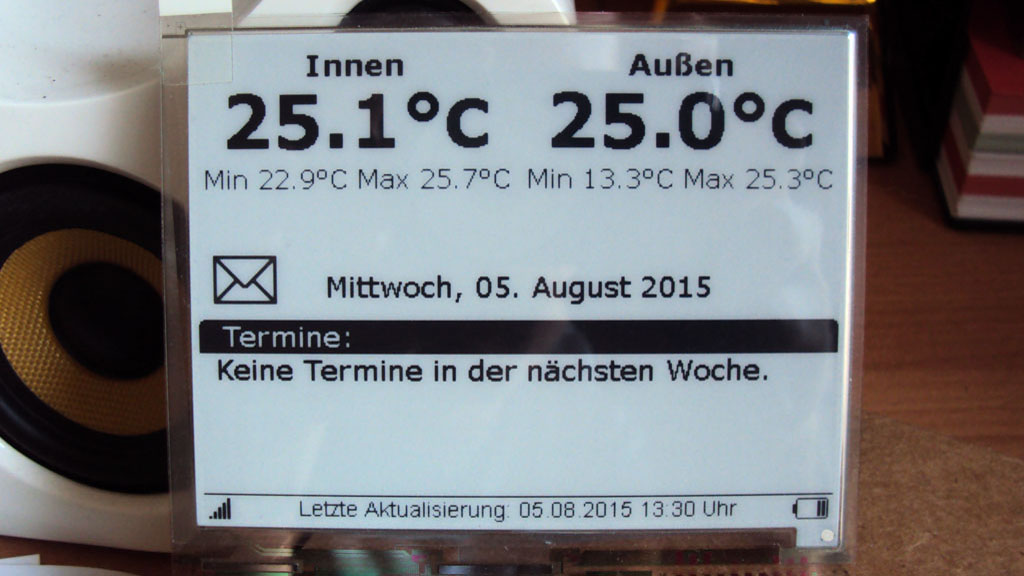

Die Anforderung dieses Projekts bestand darin, beliebig Informationen der Haussteuerung auf einem drahtlosen Display darzustellen. Server ist ein Standard Raspberry Pi. Als Display wurde aufgrund guter Ablesbarkeit und niedrigem Stromverbrauch ein E-Paper Display gewählt. Um nicht extra eine zusätzliche Grafikengine zu bemühen, war das Ziel die Anzeige als Webseite zu rendern. Das macht es besonders einfach die Darstellung flexibel zu gestalten. Um jedoch eine Webseite zu rendern, ist eine virtuelle Anzeige nötig, von der dann ein Screenshot erstellt werden kann. Mit Xvfb und CutyCapt ist dies auf einfache Weise möglich. Mit einem Befehl lässt sich so ein PNG-Bild erzeugen, welches von einem PHP Script zerlegt und an das Display gesendet wird. Bei einem Display ohne Graustufen sollte die Ausgabe keine Schriftglättung benutzen. Als einfacher Trick kann der virtuelle Framebuffer auf 8bit Farbtiefe gestellt werden. Hardware: Controller: electric imp – imp002 Display: Pervasive Displays – 4.41″ E ink Display Akku: LiPo Akku 2000mAh Installation: Erweiterungen:

1 2	sudo apt-get install cutycapt sudo apt-get install xvfb

Windows Schriften:

1	sudo apt-get install ttf-mscorefonts-installer

Beispiel:

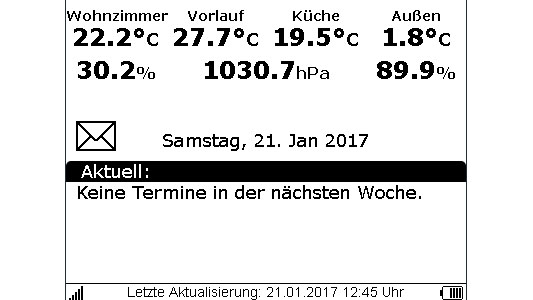

1	sudo xvfb-run --server-args="-screen 0, 400x300x8" cutycapt --url=http://192.168.1.50/display/screen_01.php --out=/var/www/html/display/display_01.png --min-width=400 --min-height=300

3 Antworten auf WLAN Display

Emse 18. Juni 2018 um 19:53

Cooles Projekt!
Wie lange hält der Akku denn?

Antworten ↓

Paul Fay Artikelautor19. Juni 2018 um 20:38

3-4 Wochen sind mit meinem Setup möglich. Man kann da natürlich noch sehr viel optimieren, mit verlängertem Nachtintervall usw.

Antworten ↓

francesco de matteis 27. Juli 2019 um 00:51

hello i would be interested in making this project for personal use could i get more information about it? schemes? used hardware? and where it is possible to find the components now out of stock …. thanks

Antworten ↓
