3D Rippenmodell

Rippenmodell mit Rhino, SketchUp und SliceModeler v1.4



3D Rippenmodell

3D Rippenmodell
1/7
3D Rippenmodell
2/7
3D Entwurf in Rhino
3/7
Sketchup Model
4/7

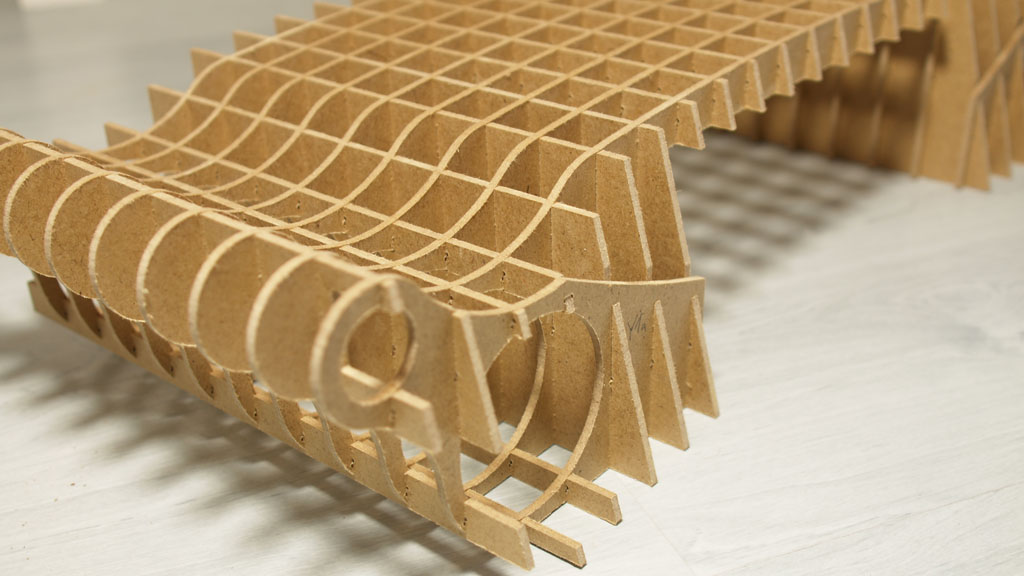

Closeup vom Modell
5/7
Gefräste 2D Teile
6/7
Closeup vom Modell
7/7
3D Rippenmodell



SliceModeler ist ein geniales Plugin für Sketchup um ein 3D Objekt in Scheiben zu schneiden. Das Plugin erzeugt unter Angabe der Materialdicke und dem Abstand der Scheiben ein komplettes Set aus 2D Teilen mit Schnitten zum zusammenstecken. Einfacher geht das wahrscheinlich mit keinem der teuren CAD Programme. Das Plugin ist zu einem „Wahlpreis“ von 10-40EUR auf www.public-art-international.com zu haben. Bei komplexen Teilen werden Teilweise fehlerhafte Stücke erzeugt, was aber wohl eher an SketchUp liegt, wenn offene Vektorkurven entstehen. Hier muss man teilweise etwas mit den Einstellungen spielen um ein brauchbares Ergebnis zu erhalten.
Das Modell wurde diesmal in einer Testversion von Rhino erstellt und danach in SketchUp importiert.
Man darf sich auf das neue Projekt freuen.



Technische Daten:

Maße: (B) 600mm x (T) 250mm x (H) 110mm

Material: 3mm MDF

Gefräste Teile: 41
